——宏達信諾HXGE系列工業智能網關在樓宇能耗監測系統的應用
一、行業背景：建筑節能，一場不得不打的硬仗
當前，我國建筑領域在全生命周期中的能源消耗占社會總能耗的比重接近一半。尤其值得關注的是，建筑投用后的日常運行環節，其耗能占比超過兩成。這意味著，每一棟拔地而起的高樓大廈，一旦投入運營，就變成了一個日夜運轉的“能源消耗大戶”，持續不斷地吞噬著電力、水源和燃氣資源。
在“雙碳”戰略全面推進的大環境下，降低建筑運營階段的碳排放已成為行業必須跨越的門檻。然而，現實中的樓宇能源管理卻普遍處于“粗放式”狀態：多數樓宇依靠人工經驗調節設備開關，即使安裝了自動化系統，也往往只能做到“看得見數據、改不了策略”，節能效果大打折扣。要讓建筑真正實現節能減排，首先需要一套能打通數據孤島、實現智能管控的系統作為支撐。
二、樓宇自控節能的幾大“攔路虎”
我們在服務眾多商業綜合體、寫字樓和工業園區過程中，發現當前樓宇能源管理普遍存在以下四個難以逾越的障礙：
2.1 子系統各自為政，數據無法流通
空調、照明、給排水、電梯等系統通常來自不同供應商，采用的通信協議五花八門——有些用BACnet，有些用Modbus，還有些用私有協議。這些系統就像語言不通的幾個人，各自為政，無法協作，導致跨系統聯動優化幾乎不可能實現。
2.2 控制響應嚴重滯后，舒適與節能難以兼得
在傳統架構下，傳感器采集的數據需要先上傳到云平臺，經過分析后再下發控制指令，整個往返過程耗時長達數分鐘。當會議室瞬間涌入大量人員、溫度急劇上升時，空調系統需要好幾分鐘才能做出反應，期間人員的體感舒適度早已下降。
2.3 無效能耗比比皆是，能源浪費成為“隱形黑洞”
深夜的辦公樓里，中央空調仍在為空無一人的會議室輸送冷氣；地下車庫的排風機24小時轟鳴不止；白天光照充足時，靠窗區域的照明燈依然亮著。這些看不見的浪費，每年讓商業樓宇白白多支出30%的電費，卻很難被管理者察覺。
2.4 設備故障全靠事后補救，突發停擺風險高
多數樓宇仍依賴人工定期巡檢，設備運行狀態無法實時掌握。一臺水泵振動異常或電機溫度升高，往往要等到它徹底停擺、影響正常運營后才發現，此時再進行維修不僅成本高昂，還可能帶來業務中斷的嚴重損失。
三、解決方案：四層架構，構筑建筑“智慧大腦”
針對上述痛點，宏達信諾推出了基于HXGE系列物聯網網關的四層架構智慧樓宇能耗監測系統。這套系統不僅實現能耗數據的“可見可算”，更通過“感、傳、知、控”的全鏈路能力，讓建筑真正具備“自主節能”的能力。
系統架構總覽

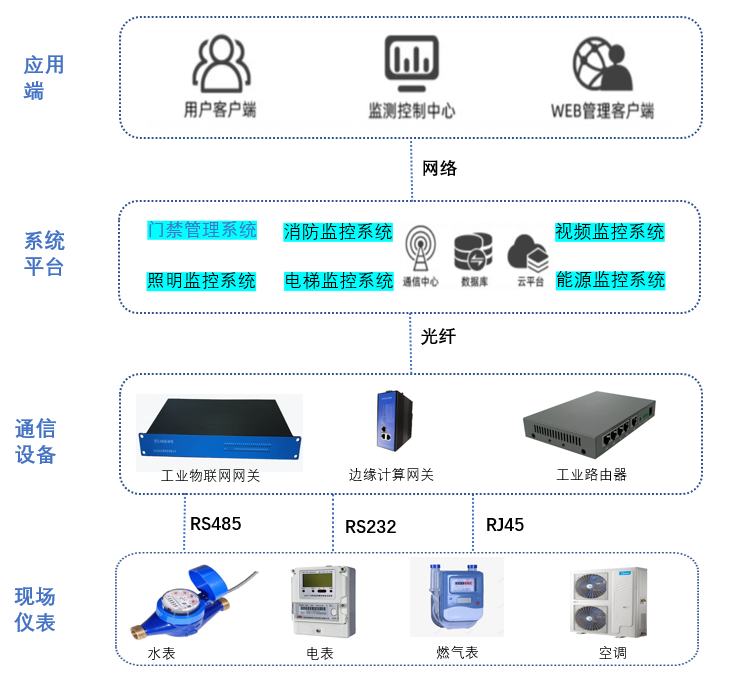

建筑物能耗監測系統架構示意圖
系統由現場儀表層、通信設備層、系統平臺層、應用層四層組成，形成一個從數據采集到智能決策的完整閉環。
3.1 現場儀表層：建筑的“感官神經網絡”
這一層由遍布建筑各個角落的計量裝置和傳感器組成——智能電表、水表、氣表、溫濕度傳感器、人體紅外探測器、光照傳感器等。它們實時采集建筑的能耗數據和環境參數，如同人體的神經末梢，感知著建筑的每一絲狀態變化。
技術要點：
高精度數據采集，確保原始數據準確可靠
支持多種傳感器類型，構建多維度的環境感知能力
設備級狀態監控，實時掌握空調、水泵、閥門等關鍵設備運行狀況
3.2 通信設備層：數據的“高速公路”與“邊緣大腦”
這是本方案的技術核心所在。方案選用宏達信諾HXGE系列工業物聯網智能網關作為數據采集與處理中樞，解決傳統樓宇中“設備雜、協議多、響應慢”的三大難題。
1）多協議兼容，打破數據孤島
HXGE系列工業通信網關向下兼容TCP、UDP、串口、CAN等多種總線模式，內置龐大的協議庫，支持BACnet、Modbus RTU/TCP、DL/T645電力規約、MQTT等多種主流樓宇協議。無論現場使用的是進口BA系統還是國產儀表，都能無縫接入，讓老舊設備也能煥發新生。
2）邊緣計算，實現毫秒級響應
HXGE系列邊緣計算網關具備強大的邊緣計算能力，可在靠近數據源的位置完成數據清洗、聚合分析和本地決策。當傳感器檢測到會議室人員密集、CO?濃度超標時，網關無需等待云端指令，即可就地觸發新風系統啟動，調控時間從分鐘級縮短至毫秒級。即便網絡中斷，本地策略仍可正常運行，確保樓宇基礎功能不受影響。
3）數據壓縮，降低云端成本
通過邊緣預處理，HXGE系列邊緣計算網關可將單日海量數據壓縮至原來的4%，云端存儲成本降低96%以上。某醫院項目實測中，數據采集量從50GB/天壓縮至2GB/天，同時故障預測準確率仍保持在92%。
3.3 系統平臺層：建筑的“決策指揮中心
系統平臺層不僅包含能耗監測系統，還集成了電梯監控、視頻安防、消防報警、門禁管理等子系統，打破傳統“煙囪式”部署模式。在這里，來自不同系統的數據匯聚融合，形成建筑的數字孿生體。
核心功能：
數據匯總與清洗：對原始數據進行解碼、分類、存儲，確保數據質量
可視化展示：通過3D樓宇模型和能耗熱力圖，讓管理者“一眼看透”建筑能耗狀態
智能診斷分析：基于AI算法，自動生成能耗診斷報告，識別異常用能點，提供優化建議
跨系統聯動：當消防報警觸發時，系統自動聯動門禁解鎖、電梯迫降、空調關閉、排煙啟動，實現應急場景的秒級協同
3.4 應用層：集團的“運營管控中樞”
作為系統的頂端，應用層服務于集團總部或上級管理單位。它將分散在不同地域、不同子公司的項目數據統一匯聚，進行深度加工和價值挖掘。集團管理層可以在總部的“駕駛艙”中實時查看全國所有樓宇的能耗看板，進行橫向對標與能效考核。工程師可通過遠程訪問，對前端控制器和設備進行參數調整和故障診斷，實現“一屏觀天下，一鍵管全局”的集團化管控。
四、技術亮點：不止于監測，更在于“智控”
宏達信諾方案與傳統能耗監測系統的本質區別在于：我們不僅讓數據“看得見”，更讓數據“會說話、能指揮”。
4.1 AI驅動的負荷預測與動態優化
基于歷史能耗數據和天氣預報，系統可預測未來24小時的能源需求，動態調整設備運行計劃。在電價低谷時段，自動啟動儲能設備充電；在高峰時段，利用儲能放電供能，實現峰谷套利，大幅降低電費支出。
4.2 設備故障預測性維護
通過分析設備運行數據的微小波動——電流諧波、振動頻率、管道壓力變化，AI模型可在故障發生前72小時發出預警。某項目實測顯示，這一功能將維修成本降低65%，設備壽命延長30%。
4.3 多區域協同控制
在辦公區域，系統根據CO?濃度動態調節新風量；在會議室，通過人臉識別自動調節燈光亮度和空調溫度；在地下停車場，照明系統隨車流自動調光，車輛駛離后精準調暗。某購物中心應用后，照明能耗降低30%，商鋪銷售額反因環境改善提升了8%。
4.4 碳足跡實時追蹤
系統可實時計算樓宇碳排放量，精準追蹤每個會議室、每個樓層的碳足跡，自動生成ESG報告，助力企業綠色轉型和碳資產管理。
五、價值成效：讓節能“可衡量、可感知”
5.1 經濟效益顯著
以濟南某超高層建筑為例，應用類似智能管控系統后，制冷系統能效提升27%，年節電超350萬千瓦時。某超高層寫字樓引入邊緣計算網關后，整體能耗降低10%，設備壽命延長20%，租戶滿意度提升15%。
5.2 運維效率躍升
用能異常發現率達90%以上
數據統計效率提高90%
遠程處理80%以上的常見故障，人力成本降低30%
5.3 環境貢獻可見
每節約1度電，相當于減少0.785千克碳排放。一座10萬平方米的寫字樓通過精細化管控，年減碳量相當于種植1.5萬棵樹。
六、結語：邁向會呼吸的綠色生命體
在數字化與低碳化交織的時代，樓宇能耗監測系統已不再是錦上添花的“裝飾品”，而是建筑節能降碳的“必需品”。宏達信諾深耕工業物聯網領域多年，致力于用自主可控的核心技術，幫助每一座建筑從“耗能大戶”蛻變為“會呼吸、會思考”的綠色智慧體。
我們相信，真正的智能建筑，應當是讓使用者在不知不覺中享受舒適，讓管理者在運籌帷幄中掌控能耗，讓每一度電、每一滴水都物盡其用。這，正是宏達信諾智慧樓宇能耗監測系統的價值所在。
