——基于HXGE工業網關的光伏電站智慧運維解決方案
驅車數小時深入戈壁，只為查看一臺逆變器的離線狀態——這樣的運維場景，正在越來越多偏遠光伏電站上演。
“雙碳”戰略深入推進，全球能源結構深刻變革。作為清潔能源的中堅力量，光伏發電裝機容量持續攀升，迎來規模化、高質量發展的新階段。然而，大量新建電站，特別是地處戈壁、山地、水面等復雜環境的光伏電站，正給傳統運維模式帶來嚴峻挑戰。
一組數據值得警惕： 據統計，因故障發現不及時導致的發電量損失，平均占電站年收益的3%-5%。對于一個50MW的光伏電站而言，這意味著每年數十萬甚至上百萬元的隱性損失。
傳統監控模式已難以滿足將海量離散設備數據轉化為可視化運維決策的需求。針對這一痛點，宏達信諾依托HXGE工業物聯網網關，打造了一套集數據采集、實時監控、智能診斷、遠程運維于一體的智能化監控系統，推動光伏運維從“被動響應”向“主動預警”演進。
一、 光伏電站運維的數字化挑戰與破局之道
隨著“雙碳”目標的深入推進，光伏電站正從補充能源向主力能源快速轉變。然而，電站規模的急劇擴張與選址的偏遠化（如荒漠、戈壁、水面）給傳統運維模式帶來了前所未有的挑戰：
設備異構，數據孤島嚴重：場內逆變器、匯流箱、電表、氣象儀等設備來自不同廠商，通信協議紛繁復雜（Modbus、DL/T645、IEC 60870-5-104等），數據難以統一匯聚。
環境惡劣，通信鏈路脆弱：偏遠場站4G/5G信號不穩定，有線部署成本高昂，導致數據采集斷斷續續，歷史數據缺失嚴重。
被動運維，故障響應滯后：依賴人工巡檢，故障往往在停機或發電量驟降后才發現，缺乏預警機制，電量損失無法挽回。
數據沉睡，價值挖掘不足：海量運行數據僅用于實時監視，缺少深度的能效分析、組串級對比和故障預判，無法指導精細化運維。
要破解上述困局，必須構建一套以智能感知、可靠傳輸、邊緣處理為核心的光伏電站智能化監控系統。而這一系統的神經中樞，正是部署在電站現場的工業級數據采集與通信裝置——HXGE系列電力智能網關。
二、 核心引擎：HXGE系列電力智能網關的三大殺手锏
宏達信諾HXGE系列電力智能網關是一款專為電力新能源場景設計的工業物聯網邊緣計算設備，其核心能力可概括為三大殺手锏：
1. 協議終結者：全棧式接入，終結碎片化
HXGE系列電力數據采集網關支持電力行業90%以上的通信規約，包括Modbus RTU/TCP、DL/T 645-1997/2007、IEC 60870-5-101/102/104、DNP3等主流協議。這意味著無論是早期的并網逆變器，還是最新的智能電能表，均可通過HXGE系列電力網關實現“一網打盡”。
對于采用私有協議的設備，網關提供腳本語言二次開發環境，支持快速適配。一個網關即可替代原有的協議轉換器、串口服務器等多臺設備，讓老舊設備與新型設備無障礙對話。
2. 邊緣小腦：算力下沉，離設備越近決策越快
HXGE系列工業電力智能網關不再僅僅是數據的“中轉站”，更是算力下沉的“邊緣節點”。它內置高性能CPU，可在本地完成數據規整、異常清洗、閾值判斷和斷點續傳：
毫秒級響應：對于電網調度指令（如AGC/AVC調節），網關可直接解析并轉發至逆變器，無需經過云端中轉，滿足并網控制實時性要求。
本地告警聯動：當監測到逆變器通訊中斷、組串電流為零或輻照數據劇烈跳變時，網關可立即觸發本地繼電器輸出或向監控平臺推送報警，將異常發現時間從小時級壓縮至分鐘級。
斷網續傳：在網絡中斷時，網關可存儲長達30天的歷史數據，待網絡恢復后自動補傳，保證數據完整性。
3. 通信衛士：雙鏈路冗余，極端環境不丟包
采用全金屬外殼、無風扇散熱設計，工作溫度范圍寬達-20℃~+70℃，具備較強電磁兼容防護能力，能夠抵御光伏場區強烈的電磁干擾和雷擊浪涌。
更關鍵的是，HXGE網關支持雙運營商4G/5G+光纖混合組網，內置鏈路智能切換算法，在主信號低于閾值時自動切換至備用鏈路，確保數據回傳不中斷，從源頭保障數據完整性。
三、 全景監控：從設備層到應用層的系統架構

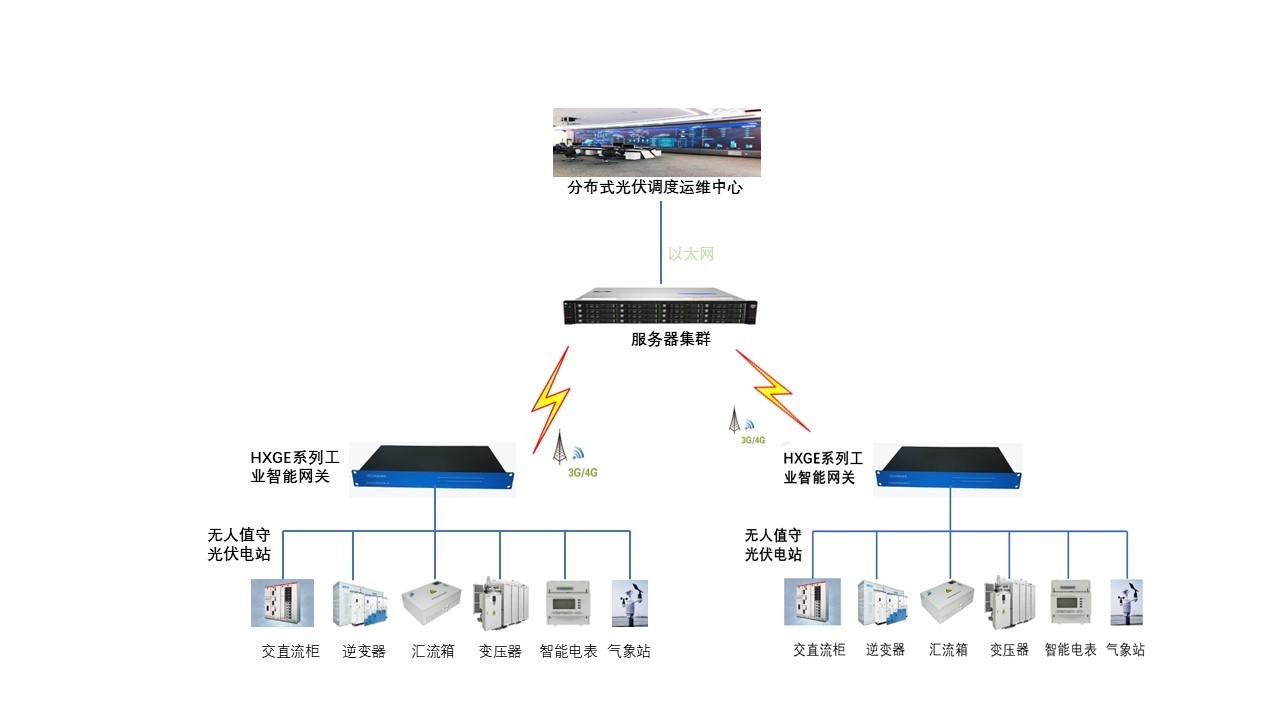

基于宏達信諾HXGE系列電力數據采集網關構建的光伏電站智能化監控系統，采用分層分布式架構，實現數據的全鏈路貫通與價值挖掘。
1. 感知層（設備接入）
包括光伏陣列中的組串式逆變器、直流匯流箱、交流配電柜、升壓變保護測控裝置、環境監測儀（輻照度、風速風向、溫度濕度）、以及關口電度表等。這些設備通過RS485、以太網等方式與HXGE系列電力網關連接，構成電站的“神經末梢”。
2. 網絡層（數據傳輸）
HXGE系列工業網關通過4G/5G、光纖或WiFi將采集到的數據上傳至本地監控服務器或云端運維中心。在網絡中斷時，網關可存儲長達30天的歷史數據，待網絡恢復后自動補傳，保證數據完整性。
3. 平臺層（數據融合與處理）
云端/本地平臺接收網關推送的數據，進行解碼、存儲與計算。平臺核心功能包括：
實時數據可視化：以組態圖、曲線圖、儀表盤等形式展示逆變器交直流參數、發電功率、日發電量、累計發電量等。
設備健康管理：對關鍵設備（逆變器、變壓器）建立健康度模型，通過橫向?qū)Ρ龋ㄍ愒O(shè)備）和縱向?qū)Ρ龋v史數據），識別潛在劣化趨勢。
氣象與功率預測：結合數值天氣預報和實時輻照數據，利用機器學習算法預測未來1-4小時的超短期功率，為電網調度和儲能充放電策略提供依據。
4. 應用層（智慧運維）
面向電站運維人員、管理者以及電網調度，提供多樣化的業務應用：
移動運維APP：運維人員通過手機APP即可查看電站實時狀態、接收故障報警、掃碼完成巡檢任務、填寫電子工單，實現無紙化辦公。
AI故障診斷：系統積累歷史故障案例庫，當出現類似異常特征（如逆變器直流分量超限、絕緣阻抗過低）時，自動推送故障原因分析及處置建議。
自動報表與能效評估：按日、月、年自動生成電站運行報表，包括PR（系統效率）、等效利用小時數、損耗分布分析等，輔助運營決策。
四、 價值重構：智能化帶來的效益躍升
1. 運維效率倍增，成本顯著下降
通過遠程集中監控和智能告警，單個運維人員可管理的光伏場站數量提升3-5倍。現場巡檢頻次從每周一次降低至每月一次，大幅減少交通和人力成本，真正實現“少人值守，無人值班”。
2. 故障響應提速，電量損失降低
從“被動等待報修”到“主動預警干預”，故障平均處理時間（MTTR）縮短60%以上。通過組串級電流監測，可迅速定位熱斑、遮擋、開路等組件級故障，及時消缺，每年可提升發電量約2%~5%。
3. 設備壽命延長，全生命周期成本優化
基于運行數據和環境數據的分析，系統能夠指導科學的維護保養（如逆變器定期清灰、風扇更換），避免過修或欠修，延長設備使用壽命，降低全生命周期更換成本。
4. 電網交互增強，提升電站收益
滿足電網對新能源場站的數據直采和功率控制要求，提升AGC/AVC調節合格率。同時，通過精準的超短期功率預測，減少“兩個細則”考核費用，甚至參與輔助服務市場，創造額外收益。
五、場景實戰：某50MW山地光伏電站的智能化改造
1. 改造背景：通信盲區下的運維困局
某南方山地光伏電站裝機容量50MW，占地近2000畝，地處丘陵地帶，地形起伏大、植被茂密。改造前，電站面臨三大核心痛點：
通信穩定性差：由于地處山區，4G信號受地形遮擋嚴重，逆變器數據頻繁丟失或延遲，運維平臺日均丟包率達10%-25%，關鍵數據無法實時獲取。
巡檢成本高昂：運維團隊每周需驅車3小時進山巡檢，單次往返路程超200公里，惡劣天氣時甚至無法進入場區。
故障發現滯后：組件遮擋、支路異常等問題依賴人工肉眼排查，往往在發電量明顯下降后才被發現，損失已無可挽回。
2. 方案部署：HXGE系列電力智能網關構筑“端邊云”感知網絡
在該50MW山地光伏電站的智能化改造中，項目團隊基于場區地形特點與通信現狀，制定了分層分布的網關部署方案：
分區部署，全面覆蓋：將場區劃分為5個光伏子陣區域，每個區域的核心匯流箱旁部署1臺HXGE系列電力數據采集網關，共部署5臺。每臺網關通過多路RS485接口接入該區域內的10-20臺逆變器、匯流箱，同時連接氣象站及視頻終端，形成區域數據匯聚節點。
混合組網，保障連通：每臺網關同時接入4G（雙運營商SIM卡）和光纖（場區已有部分光纜），通過內置的鏈路智能切換算法，實時監測信號質量，在主信號低于閾值時自動切換至備用鏈路，確保數據回傳不中斷。針對光纜已覆蓋的4G盲區，網關優先使用光纖傳輸，徹底規避無線信號不穩定問題。
邊緣計算，實時響應：在網關本地配置支路電流越限分析、逆變器運行狀態診斷等規則，一旦發現電流異常或設備離線，立即就地觸發報警并通過4G推送至運維平臺，無需等待云端輪詢，將異常發現時間從小時級壓縮至分鐘級。
系統聯動，數據融合：網關通過Modbus TCP協議匯聚各逆變器數據，同時接入現場氣象站的輻照度、風速等實時數據，并通過標準API與無人機巡檢系統對接。當平臺接收到氣象部門發布的暴雨預警時，可調度無人機對易滑坡區域執行預設航線巡檢，并將視頻流實時回傳，實現“數據感知—智能決策—聯動控制”的閉環。
3. 改造效果：從“被動響應”到“主動預知”
經過系統改造，電站運維模式實現根本性轉變，核心成效顯著：
維度 | 改造前 | 改造后 |
數據上傳成功率 | 約85%（頻繁丟包） | 99.9%（高可靠） |
故障發現機制 | 人工巡檢/事后發現 | 邊緣計算/分鐘級預警 |
年發電量增益 | 基準線 | +2.3%（約15萬度） |
巡檢成本 | 高（每周驅車3小時） | 低（遠程監控+無人機聯動） |
智能診斷發現隱性故障：平臺通過分析逆變器支路電流曲線，發現3處組串長期低效運行。經現場復核，確認系周邊植被季節性遮擋所致。清除遮擋后，這3個陣列發電量平均提升2.3%，相當于年增發電量約15萬度。
極端天氣主動預警與聯動：系統接入氣象預報與輻照預測數據，成功提前接收暴雨預警信息，調度無人機對易滑坡區域進行自主巡檢。運維人員無需冒雨進山，即可掌握?qǐng)鰠^(qū)安全狀況，有效規避了山體滑坡對設備造成的潛在威脅。
以一個50MW電站為例，僅通過發電量提升（2.3%）和人力成本優化，預計1.5-2年內即可收回智能化改造投入，實現長期的凈收益增長。
4. 案例小結
本案例充分印證了HXGE系列電力智能網關在山地光伏等復雜場景下的實戰價值：其工業級可靠性與邊緣智能能力，不僅解決了通信盲區的數據采集難題，更通過數據驅動實現了故障預警、能效優化與災害應急的全面智能化，為同類型光伏電站的無人化、智慧化改造提供了可復制的技術路徑。
六、 展望未來：從監控到智控，構建清潔能源數字生態
隨著5G、邊緣計算、數字孿生等技術的深化，光伏電站監控系統正邁向更高層級的“源-網-荷-儲”協同控制。宏達信諾HXGE系列電力數據采集網關將持續迭代，實現更靈活的設備協同與安全主動防御。未來，每一個光伏組件都將成為數字世界的交互節點，每一座電站都將成為虛擬電廠的可控單元，為構建以新能源為主體的新型電力系統貢獻堅實力量。
結語
光伏電站的智能化轉型，不僅是技術升級，更是管理理念的革新。宏達信諾HXGE系列電力智能網關以其強大的接入能力、可靠的運行品質和邊緣智能，為這一轉型提供了堅實的“數據底座”。本方案通過打通設備、數據、業務全鏈條，助力光伏資產實現可視、可測、可控、可優，在能源變革的時代浪潮中，穩操勝券，綠電未來。
