——宏達信諾HXGE系列工業電力智能網關在電力監控系統中的應用
隨著電力輸、配、變網的全面改造與發展，各地的開閉所大量增加，開閉所位于電力系統中變電站的下一級，是將高壓電力分別向周圍的用電單位供電的電力設施。它不僅是配電網底層最基本的單元，更是電力由高壓向低壓輸送的關鍵環節之一。開閉所電壓等級以10KV居多，對開閉所進行智能化數字化的監控是實現智能電網的重要組成部分。
項目背景
某南方城市為滿足本地某商業大廈的用電需求，配備了10KV開閉所，現需要對開閉所實行智能監控，從而使得管理部門能夠實時了解大廈的用電狀況和電力配網運轉狀況。現場需要監控的設備主要為低壓抽屜柜的150塊威勝三相電表，需要采集包括電流、電壓、有功、無功、功率因數等數據，并且將這些數據以南自103協議的方式轉發給綜保后臺，實現用電抄表的功能。綜保裝置采用南自的NED500系列保護裝置，需要監控其電流、電壓、功率因數、開閉所開關狀態等數據，并且需將這些數據以Modbus TCP方式轉發給上層樓宇監控系統。
基于宏達信諾HXGE系列工業智能網關的智能監控解決方案
宏達信諾HXGE系列工業物聯網智能網關是一款新型自動化信息綜合管理設備。網關設備具有串口、RJ45以太網口、CAN口等多種通訊接口，配置有上百種標準和非標準的通訊協議，支持 Modbus RTU，Modbus TCP/IP、IEC60870-5-104、OPC DA/UA等主流工控協議，可實現工業現場各類儀表、PLC控制器、服務器等設備的數據采集、匯總及轉發功能，為工業設備互聯互通提供卓越的解決方案。
本次項目現場需要將威勝電表的數據通過DL/T645-2007規約協議采集后，通過南自的103協議傳輸至南自綜保后臺，同時，南自NED500系列綜保的遙信、遙測數據需要網關通過Modbus TCP轉發至更上層的樓宇監控系統。為此，本次項目專門針對威勝電表和南自綜保進行了通訊協議的定制開發，從而確保了本次項目的順利推進。

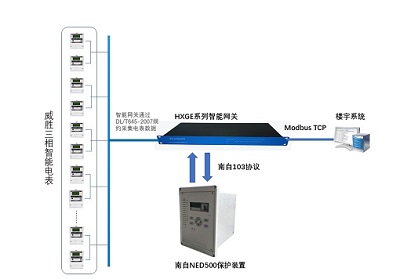

針對本項目的系統架構圖如下所示：
項目實施過程中，考慮到HXGE系列工業智能網關的每路串口需要連接多臺威勝電表，為了確保通信效果，在每條總線的末端電表通訊線處并一個120Ω的終端電阻。同時考慮到現場可能的干擾因素，RS485數據線采用帶屏蔽金屬層的通訊線。
總結
基于宏達信諾HXGE系列工業智能網關的開閉所智能監控系統不僅實現對遙信、遙測、保護數據的采集匯總，并且符合無人值守的設計需求。同時HXGE系列工業智能網關具備遠程管理，無線傳輸等開放性網絡功能，使得管理人員隨時隨地均可對開閉所的運行狀況了如指掌。便于管理人員及時發現異常，快速響應處理，大大提高了開閉所運行的安全性及穩定性。
